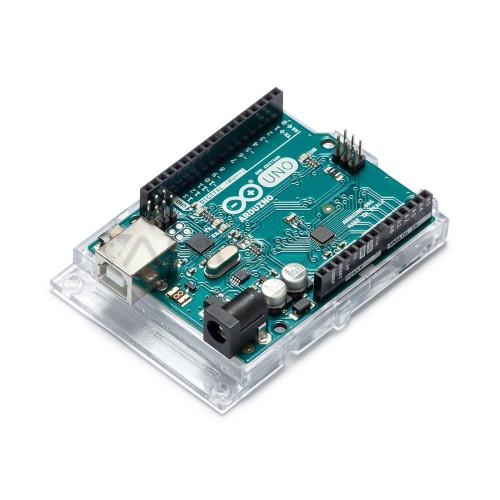

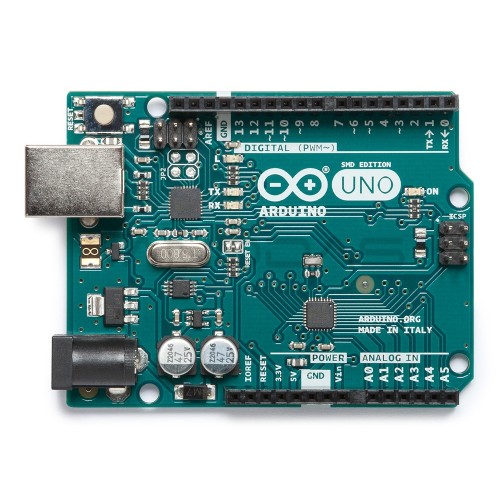

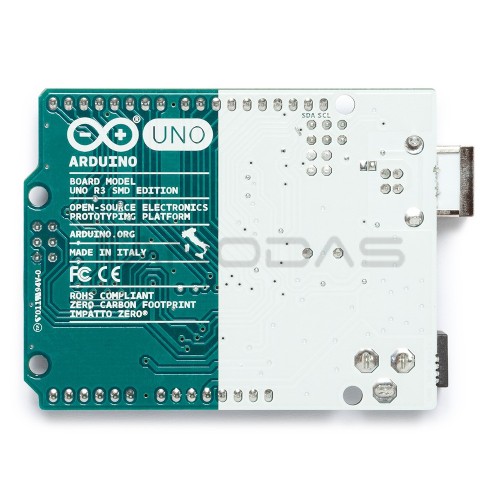

Arduino Uno SMD

Arduino Uno SMD yra Arduino Uno analogas, naudojantis Atmega328P surface-mount versiją vietoje pilnosios. Ši versija buvo sukurta reaguojant į trūkumą duomenų tiekime per Atmega328P mikroschemą. Plokštė sukurta remiantis ATmega328 (duomenų lapo) procesoriumi. Ją sudaro 14 skaitmeninių įvesties/išvesties prievadų, iš kurių 6 gali būti panaudoti kaip išvestys, palaikančios impulso pločio moduliaciją (PWM), 6 analoginiai įvesties prievadai, 16 MHz kristalinis generatorius, USB jungtis, maitinimo lizdas, ICSP jungtis ir perkrovimo mygtukas. Plokštėje yra visi elektronikos komponentai, reikalingi užtikrinti mikrovaldiklio darbą - užtenka prijungti maitinimo įtampą per tam skirtą lizdą arba prijungti USB laidą prie kompiuterio.

• Mikrovaldiklis - ATmega328
• Darbinė įtampa - 5V
• Rekomenduojama maitinimo įtampa - 7-12V
• Ribota maitinimo įtamap - 6-20V
• Skaitmeninės I/O jungtys -  14 (6 gali būti panaudotos kaip išvestys, palaikančios impulso pločio moduliaciją (PWM));
• Analoginių įėjimų - 6
• DC srovė per  I/O prievadą - 40 mA
• DC srovė  3.3V prievadui - 50 mA
• Flash atmintis 32 KB (ATmega328), kurios 0.5 KB panaudoja bootloader failas
• SRAM atmintis - 2 KB (ATmega328)
• EEPROM atmintis - 1 KB (ATmega328)
• Taktinis dažnis - 16 MHz
