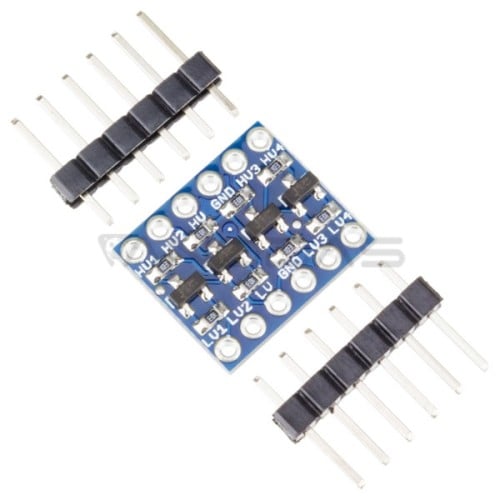

Loginis įtampos keitiklis iš 5V į 3.3V (STEP DOWN/UP)

Jeigu kadanors bandėte prijungti 3.3V prietaisą į 5V sistemą, žinote, kokiu sunkiu iššukiu tai gali tapti. Šis įtampos keitiklis - tai mažas prietaisas, kuris saugiai sumažina 5V signalus iki 3.3V, o 3.3V pakelia iki 5V. Šio lygio keitiklis taip pat veikia ir su 2.8V bei 1.8V prietaisais. Kiekvieno lygio keitiklis turi galimybė keisti 4 pin'ų high-side į 4 pin'ų low-side. Dvi įvestys ir dvi išvestys skirtos kiekvienam kanalui.

• 2 kanalų žemos ir aukštos įtampos abipusinis keitimas
• 2 kanalų žemos ir aukštos įtampos vienpusis keitimas
• Suderinamas su Breadboard moduliu, gali būti iš karto tiesiai prijungtas prie paruošto Breadbord modulio
• Naudojimo instrukcijos: [ aukštos įtampos 5V keitimo į 3.3 įtampą pavyzdys]

• HV  5V galia
• LV  3.3V galia
• GND į GND, 2 galios maitinimo šaltiniai dalijasi GND
• Įvestis 5v TTL į RXI,  išvestis 3.3v TTL į RXO
• TXI įvestis ar išvestis 3.3V TTL, TXO įvestis ar išvestis 5V TTL, TXI ir TXO gali veikti į abi kryptis

• Matmenys: 0.5×0.6″
