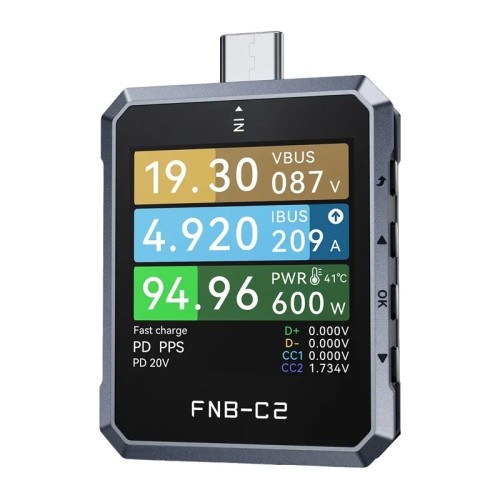

USB FNIRSI FNB-C2 testeris

Tiksli maitinimo šaltinio parametrų analizė, palaikymas naujausiems greito įkrovimo standartams ir plačios diagnostikos funkcijos daro FNIRSI FNB-C2 vertingu įrankiu elektronikos inžinieriams, serviso technikams. Įrenginys leidžia analizuoti maitinimo parametrus, USB-C laidus ir įkrovimo procesą. Jis siūlo platų matavimo diapazoną iki 240W, duomenų registravimo funkciją, maitinimo kokybės analizę ir galimybę nuskaityti USB-C laiduose saugomą informaciją. Prietaisą papildo aiškus HD ekranas su automatiniu ekrano pasukimu ir sklandus integravimas su kompiuteriais, nereikia diegti papildomų tvarkyklių.

FNIRSI FNB-C2 naudoja išorinį 20 bitų analoginį-skaitmeninį keitiklį (ADC), kuris užtikrina laboratorinio lygio matavimo tikslumą ir leidžia rezultatus rodyti iki septynių reikšminių skaitmenų tikslumu. Testeris matuoja įtampą, srovę ir galią 0,000001V, A ir W tikslumu, todėl galite analizuoti net labai nedidelius maitinimo šaltinio parametrų pokyčius. Jis palaiko įtampą nuo 4 iki 50V, srovę iki 6.5A ir galią iki 240 W, todėl sklandžiai veikia tiek su tradiciniais įkrovikliais, tiek su moderniais maitinimo šaltiniais, kurių galia yra 100W, 140W arba 240W. Veikimo saugą padidina įmontuotas temperatūros jutiklis, kuris realiuoju laiku stebi įrenginio temperatūrą 1°C tikslumu.

Testeris palaiko Power Delivery 3.1 EPR standartą, naudodamas specialią lustą, atsakingą už protokolo ryšį, užtikrinantį stabilų suderinamumą su šiuolaikiniais įkrovikliais. Jis automatiškai atpažįsta ir aktyvuoja populiariausias greitojo įkrovimo technologijas, įskaitant UFCS, Quick Charge 2.0, 3.0, 4 ir 5, Huawei FCP ir SCP, OPPO VOOC ir SVOOC, taip pat VIVO VFCP. Įrenginys taip pat gali fiksuoti Power Delivery protokolo derybų duomenis tarp įkroviklio ir maitinamo įrenginio, o tai palengvina suderinamumo problemų aptikimą. Papildoma funkcija yra QC ryšio konvertavimas į PD, kuris padeda pagerinti suderinamumą tarp įrenginių, naudojančių skirtingus greitojo įkrovimo standartus.

FNIRSI FNB-C2 leidžia nuskaityti informaciją, saugomą USB-C kabelių E-Marker lustuose. Tai leidžia patikrinti 3A, 5A, 50V, EPR, „Thunderbolt 3“ ir Thunderbolt 4 kabelių parametrus, įskaitant jų tipą, ilgį, maksimalią galią, duomenų perdavimo greitį ir standartinę versiją. Testeris taip pat siūlo įvairių kabelių konfigūracijų modeliavimo funkciją – nuo modelių be E-Marker lusto, palaikančių iki 60 W galią, iki kabelių, atitinkančių 100W ir 240W EPR profilius. Standartinės 24 kontaktų USB-C kištukai ir kištukai, suderinami su USB 4 Gen3, palaiko dvikryptį energijos srauto matavimą ir leidžia kabelius prijungti bet kuria orientacija.

Įrenginys siūlo du galios parametrų analizės režimus. Pirmasis režimas leidžia braižyti įtampos, srovės ir D+ bei D− bangų formas, kai diskretizavimo dažnis svyruoja nuo 2 iki 1000 pavyzdžių per sekundę, o antrasis naudojamas greitai įtampos pulsavimo analizei, kai diskretizavimo dažnis svyruoja nuo 20 000 iki 2 milijonų pavyzdžių per sekundę. Testeris taip pat realiuoju laiku rodo USB magistralės įtampos (VBUS) bangos formą, leisdamas įvertinti maitinimo šaltinio stabilumą dažnių diapazone nuo 20 kHz iki 2 MHz. Įrašymo funkcija leidžia nepertraukiamai įrašyti įtampos ir srovės bangų formas iki 9 valandų, o įrašymo intervalą galima nustatyti nuo 1 iki 120 sekundžių ir nurodyti matavimų pradžios ir pabaigos sąlygas.

FNIRSI FNB-C2 matavimo rezultatus įrašo į dešimt nepriklausomų statistikos rinkinių, apimančių talpą, energiją ir veikimo laiką. Remdamasis surinktais duomenimis, jis automatiškai apskaičiuoja akumuliatoriaus talpą ir įkrovimo efektyvumą, palengvindamas maitinimo šaltinių, išorinių baterijų ar elementų veikimo vertinimą. Šis sprendimas leidžia patogiai palyginti nuoseklius matavimus ir stebėti parametrų pokyčius per ilgą naudojimo laikotarpį.

Lengvai skaitomas ekranas ir patogus valdymas

1,54 colio spalvotas TFT-LCD ekranas, kurio skiriamoji geba yra 240 × 240 pikselių, užtikrina aiškų visų parametrų vaizdą. Integruotas gravitacijos jutiklis automatiškai pasuka vaizdą keturiomis kryptimis, užtikrindamas, kad ekranas išliktų lengvai įskaitomas, nepriklausomai nuo įrenginio orientacijos. Testeris veikia su „Windows“ ir macOS kompiuteriais, nereikia diegti papildomų tvarkyklių, todėl galite lengvai išplėsti jo funkcionalumą ir atnaujinti programinę įrangą, nes įrenginys atpažįstamas kaip USB atmintinė. Taip pat galite reguliuoti ekrano ryškumą, automatinio pritemdymo laiką, spalvų temą ir sąsajos kalbą, o prireikus greitai atkurti gamyklinius nustatymus.

Rinkinyje:

• USB testeris
• Instrukcija

• Gamintojas: FNIRSI
• Modelis: FNB-C2
• ADC: 20 bitų
• Įtampos stebėjimas: Diapazonas: 4 ~ 50V / Skiriamoji geba: 0,000001V / Tikslumas: ±(0.2‰ + 2)
• Srovės stebėjimas: Diapazonas: 0 ~ 6.5A / Skiriamoji geba: 0,000001A / Tikslumas: ±(0.5‰ + 2)
• Galios stebėjimas: Diapazonas: 0 ~ 240W / Skiriamoji geba: 0,000001W / Tikslumas: ±(0.5‰ + 2)
• D+/D− įtampa: Diapazonas: 0 ~ 3.3V / Skiriamoji geba: 0.001V / Tikslumas: ±(1.0% + 2)
• CC1/CC2 įtampa: Diapazonas: 0 ~ 3.3V / Skiriamoji geba: 0.001V / Tikslumas: ±(1,0% + 2)
• Įrenginio temperatūra: Diapazonas: 1℃ / Skiriamoji geba: 1℃ / Tikslumas: ±(1.2% + 3)
• Talpa: Diapazonas: 0 ~ 9 999.99 Ah / Skiriamoji geba: 0,00001 Ah
• Energijos suvartojimas: Diapazonas: 0 ~ 9 999.99 Wh / Skiriamoji geba: 0,00001 Wh
• Įrašymo laikas: Diapazonas: 9 val. / Skiriamoji geba: 1s
