D12 vienfaziai keitikliai naudojami trifaziams asinchroniniams kintamosios srovės varikliams valdyti. Tai labiausiai paplitęs pramonėje naudojamas variklio tipas. D12 skaliarinis keitiklis skirtas greitam paleidimui ir paprastoms reikmėms. Jis idealiai tinka tipinėms reikmėms, kai reikia valdyti variklio greitį ir kryptį, arba kai turite specializuotą variklį, skirtą naudoti su keitikliais.

Šios serijos keitiklius rekomenduojame naudoti su elektriniais velenais iki 2.2kW, taip pat tokiose srityse kaip siurbliai, ventiliatoriai ir staklių veleno valdymas.

D12 keitiklio pritaikymas:

D12 keitiklis leidžia sukurti paprastą asinchroninio variklio valdymo sistemą naudojant keitiklio skydelį, išorinius valdymo mygtukus ir potenciometrus. Sudėtingesnėms valdymo sistemoms taip pat galite naudoti PLC arba MODBUS RTU ryšio protokolą. Keitiklio skydelį galima atjungti ir patogioje vietoje pastatyti naudojant specialų skydelio kabelį. Jei jums reikia kitokio ilgio skydelio kabelio, galite naudoti AWG28/10 juostinį kabelį ir standartines IDC jungtis.

Keitiklio konfigūracija

Keitiklis gamykloje sukonfigūruotas veikti su varikliu, kurio vardinis dažnis yra 50 Hz, prijungtu delta konfigūracijoje. Keitiklis gamykloje nustatytas varikliui, kurio vardinė galia atitinka keitiklio vardinę galią. Pagal numatytuosius nustatymus valdymas atliekamas naudojant keitiklio skydelio klaviatūrą, o greitis reguliuojamas naudojant įmontuotą potenciometrą. Keitiklis konfigūruojamas keičiant parametrų kodus naudojant dažnio keitiklio operatoriaus skydelio mygtukus. Išsamesnė informacija aprašyta naudotojo vadove.

PASTABA: Norint dirbti su elektriniais velenais, dažnio keitiklis turi būti tinkamai sukonfigūruotas. Svarbiausi parametrai yra vardinis dažnis ir variklio srovė (elektrinių velenų vardinis dažnis paprastai yra didesnis nei 50 Hz).

Vienfazių keitiklių ypatybės:

Dažnio keitiklis D12 leidžia maitinti trifazį variklį iš vienfazio 1x230V tinklo. Norint naudoti variklį šioje konfigūracijoje, jį paprastai reikia perjungti į „delta“ režimą, pakeičiant plokščių išdėstymą variklio jungiamojoje dėžutėje. Asinchroniniai varikliai, kurių galia yra 3 kW ir mažesnė, paprastai turi „žvaigždės“ (3x400) arba „trikampio“ (3x230) jungimą. Kai kurie varikliai gamykloje prijungiami „trikampio“ režimu – jų specifikacijų lentelėje tai bus pažymėta kaip 3x230. Tokiu atveju galite naudoti keitiklį, maitinamą iš 1x230 V tinklo, tačiau turite teisingai sukonfigūruoti parametrus, atsakingus už keitiklio išėjimo įtampą ir V/F charakteristikos formą. Variklius, kurių galia yra 4 kW ir didesnė, galima perjungti „žvaigždės“ konfigūracija (3x690 V) arba „trikampio“ konfigūracija (3x400 V). Kai kurie varikliai taip pat gamykloje prijungiami žvaigždės konfigūracija; tokiu atveju specifikacijų lentelėje bus nurodyta 3x400 V, o tai reiškia, kad reikia pasirinkti trifazį keitiklį.

D12 keitiklių privalumai:

V/F skaliarinis valdymas
Potenciometras keitiklio skydelyje leidžia patogiai reguliuoti variklio greitį
Palaiko MODBUS RTU ir RS485 ryšio protokolus.
Paprastos PLC funkcijos
Programuojami variklio greičio diapazonai
Keitiklio ir variklio šiluminė apsauga, keitiklio trumpojo jungimo apsauga
0–10 V analoginis išėjimas
Patogus nuimamas operatoriaus skydelis su LED ekranu
5 programuojami skaitmeniniai įėjimai
Programuojamas relinis išėjimas
0–10V, 0/4–20mA analoginis įėjimas

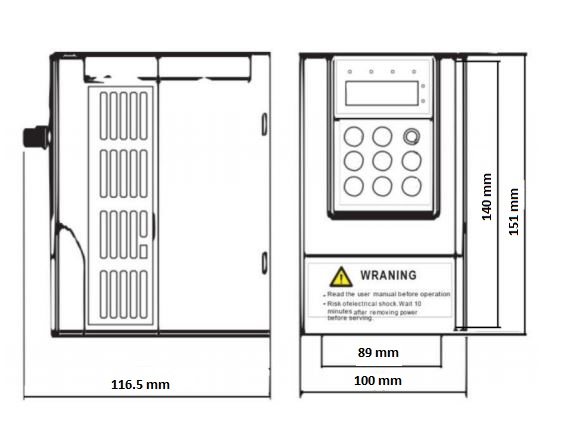

Skydelio matmenys Valdymas

Specifikacijos:

Išėjimo srovė: 9.6A
Galia: 2.2kW
Maitinimo šaltinis: Vienfazis
Valdymas: Skaliarinis
Skaitmeninių įėjimų skaičius: 5
Relių išėjimai: 1
Analoginis įėjimas: Taip
Analoginis išėjimas: Taip
Matmenys: 151x100x16.5mm
Ryšio protokolas: Modbus RTU

Žymos: keitiklis, 1x230v, d12-s2-2r2g, 2.2kw, dažnio, keitikliai, wagney
