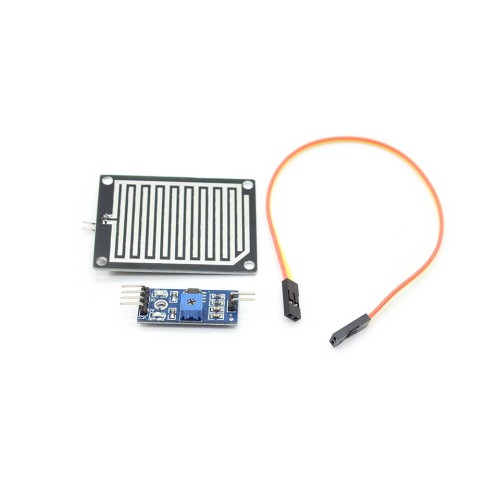

Lietaus jutiklis

Jutiklis skirtas vandens ir lietaus kiekio matavimui. Prietaisas veikia matuodamas ant plokštelės esantį vandens kiekį, o jo jautrumą galima reguliuoti potenciometru. Iš jutiklio signalas eina į LM393 signalo filtravimo plokštę, kuri į mikrovaldiklį gali perduoti analoginį ir/arba skaitmeninį signalą. Prietaiso kalibravimui padeda tai, kad ant plokštės esanti lemputė užsidega, kai juntamas vanduo. Jutiklis vartoja mažai elektros energijos, ir yra tinkamas naudoti su Arduino, BBC Micro:bit, Teensy ir panašiais mikrovaldikliais.

Techniniai duomenys:

● Darbinė įtampa: 3,3-5V DC

● Išėjimo signalo tipai:

○ Analoginis - pagal signalo stiprumą galima apskaičiuoti lietaus/vandens kiekį;

○ Skaitmeninis - jei lietaus/vandens kiekis viršija potenciometro nustatytą ribą, signalas pasikeis iš 1 (HIGH) į 0 (LOW).

● Jutiklio ir LM293 išmatavimai: 5x4 cm ir 3,2x1,4 cm

Nuorodos ir pritaikymas:

● Jutiklio naudojimas su Arduino

● Lietaus matavimas

● Akvariumo persipildymo jutimas
