Power Shield galios priedėlis 6+6 T800

Prekės kodas: T-800
Prieinamumas: Pristatymas 2-3 d.d.
90.00€
Be mokesčių: 74.38€

Kiekis

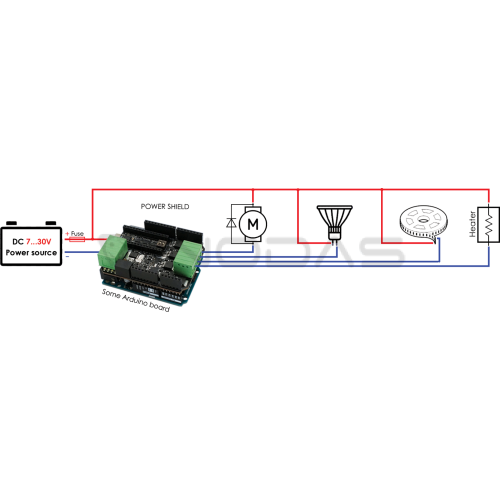

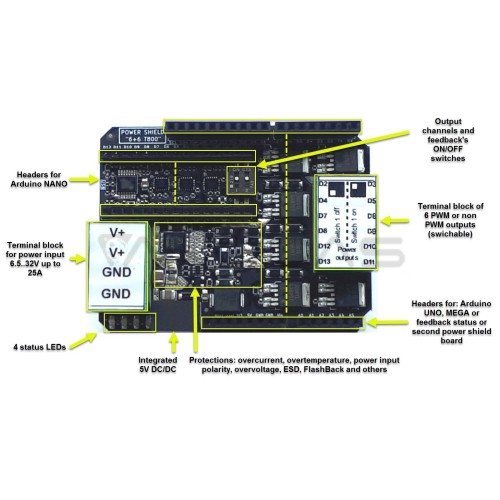

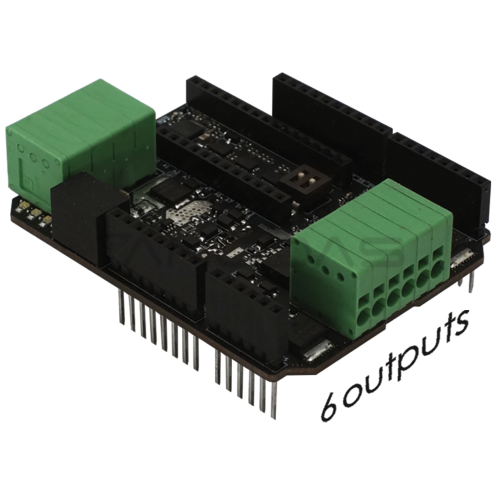

GALIOS SKYDAS 6+6 T800 yra priedėlis skirtas Arduino tipo plokštėms. Vienas skydas gali kontroliuoti 6 apkrovas kurios gali būti skirtingų tipų bei įtampų. Kiekvienas išėjimas gali būti naudojamas tiek apkrovos junginėjimui tiek, tiek jos galios valdymui su impulse pločio moduliacija. Sujungus 2 skydus (sukišant vieną ant kito) gausite daugiau galingumo ir 12 unikalių kanalų.  Plokštėje yra integruoti keturi skirtingų spalvų šv. diodai leis Jums matyti plokštės darbinės būklės statusą (įspėjimus apie viršytus parametrus ar klaidas). Taip pat grįžtamieji ryšiai yra prijungti prie Arduino analoginių įėjimų (vienas jų srovės matavimui).



 Parametrai

  1. Plati įėjimo darbinė įtampa 6.5...32V.
  2. Kiekvienas išėjimas gali valdyti skirtingas įtampas diapazone 1...32V.
  3. Aukšti išėjimų valdymo dažniai:
    - 0...2 kHz su pilna išėjimų apkrova (tokiuose dažniuose dirba įprastos Arduino plokštes),
    - 4...25 kHz su pilna apkrova ir pridėjus papildomą aušinimą ant išėjimo tranzistorių,
    - 26...100 kHz apribojant galingumą ir aušinant aktyviai.
  4. Daugybė integruotų apsaugų tiek profesionalams tiek mėgėjams:

- Atbulinės impulsinės srovės “FlashBack” ® - apsauga nuo per didelio induktyvumo,

- Penkių lygių viršsrovio apsauga,

- Aukštos temperatūros apsaugos,

- Maitinimo poliarumo sumaišymo apsauga,

- Per žemos įtampos loginėse grandyse apsauga,

- Loginių grandinių viršįtampio apsaugos su TVS ir PPTC,

- Loginių graždžių viršsrovio apsauga su PPTC,

- Įėjimų ir išėjimų ESD apsaugos.

  1. Trys grįžtamieji ryšiai į (vartotojui pasirinktus) Arduino analoginius įėjimus. Vienas jų srovės matavimas - 1V atitinka 10A.
  2. Keturi indikaciniai šviesos diodai plokštės darbo statusui matyti...
  3. Loginių įėjimų ir išėjimų įtampų loginiai lygiai universalūs - 5.0/3.3/2.5V (veikia su dauguma plokščių).
  4. Integruotas didelio efektyvumo žeminantis įtampos keitiklis kuris maitina savo ir Arduino logiką 5V.
  5. Plokštės jungties standartas suderinamas su dauguma Arduino plokščių (įskaitant NANO, UNO, ir MEGA).

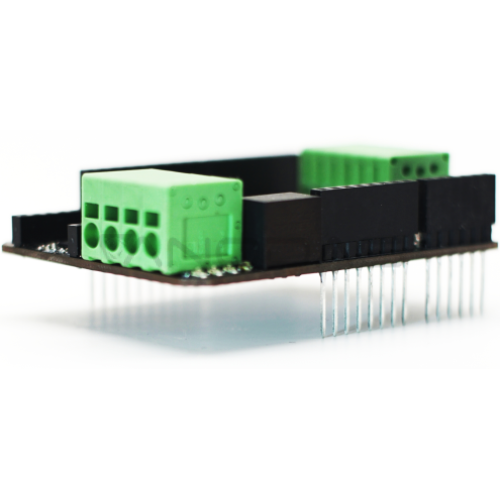

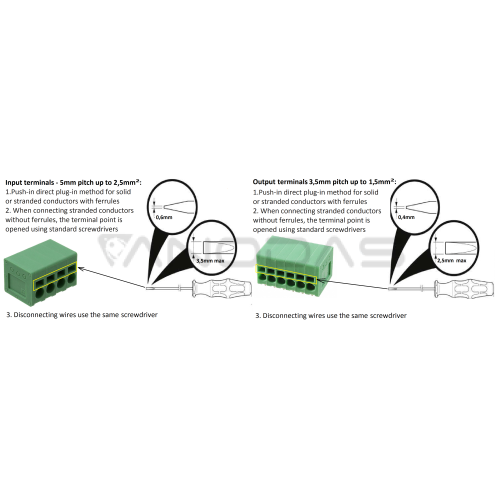

  6. Naudojami tik aukštos kokybės komponentai. Automatiškai fiksuojančios spyruoklinės kontaktuose, daukartinio naudojimo kaladėlės gebančios praleisti itin didelę srovę ir gali būti naudojamas pramonėje..
  7. Maksimali nuolatinė vienos plokštės suminė išėjimų galia = 800W. Dviejų (sukišitų viena į kitą) plokščių maksimali galia = 1.5kW.
  8. Darbinė aplinkos temperatūra -20…+50°C.

 Produkto testavimui galite atsisiųsti šias programėles skirtas Arduino mikrovaldikliams.

Daugiau informacijos gamintojo puslapyje v-vTech.com.

Pavyzdinis projektas: Instructables
