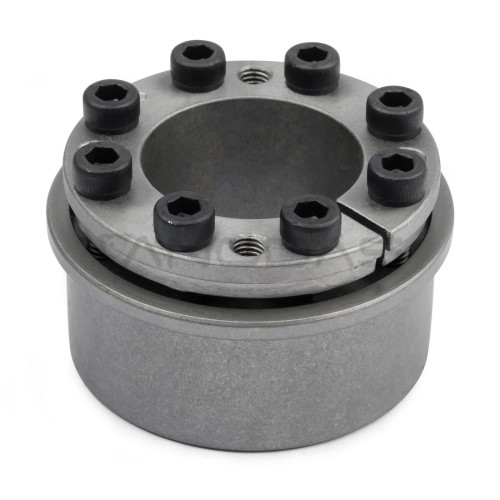

Montavimo įvorė BK 71 30x55

Montavimo mova BK71/30x55 yra itin efektyvus sprendimas nuolatiniam sankabos ar ratų prijungimui prie pavaros veleno. Jo dizainas pagrįstas dviem specialiais žiedais, kurie susisuka vienas prie kito. Dėl to vienas žiedas užsiveržia ant veleno, o kitas išsiplečia rato angoje, o tai užtikrina tvirtą ir patikimą tvirtinimą. Movos montavimas yra paprastas ir greitas – tam reikia tik šešiakampio rakto, be jokių mašinos modifikacijų. BK71 mova gali būti naudojama tiek naujo dizaino, tiek senesnių mašinų modernizavimui. Įvorės parametrai apima skersmenų diapazoną nuo 20x47 iki 100x145 ir perduodamus momentus nuo 213 Nm iki 9104 Nm. Dėl šios movos rato surinkimas vyksta be rakto griovelio ar pleišto, o išmontuoti taip pat paprasta, kaip ir surinkti – tai reiškia, kad sutaupysite laiko ir pinigų. BK71 įvorė tinka vidutinio ir didelio sukimo momento mašinoms ir gali veikti esant ekstremalioms temperatūroms. Surinkimo instrukcijoje nurodytas tikslus montavimo būdas ir rekomendacijos, kaip valyti veleną prieš montavimą, kad būtų išvengta galimų problemų dėl sumontuoto rato išlygiavimo ar „išbėgimo“.
B [mm]: 45
L1 [mm]: 26
L2 [mm]: 31
L3 [mm]: 39
D1 [mm]: 61
dxD [mm]: 30 x 55
sukimosi parametrai sukimo momentas Nm: 480
parametrai ašinė jėga kN: 32
slėgis ant volo N/mm2: 121
stebulės slėgis N/mm2: 66
DIN 912 tvirtinimo varžtų tipas: 6 x M 6
tvirtinimo varžtų priveržimas. mama. Numeris: 17
Tipas: BK71 (KLDB)
