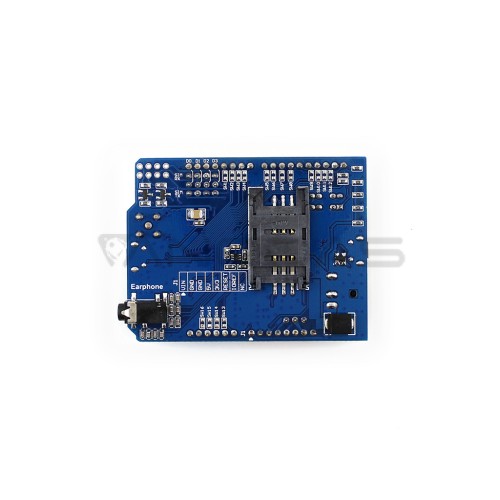

Waveshare GSM/GPRS/GPS SIM808 Shield - Arduino Priedėlis

Prekės kodas: AN-05623
EAN: 4779044516025
Prieinamumas: Parduotuvėje Vilniuje YRA
Parduotuvėje Kaune NĖRA
63.70€
Be mokesčių: 52.65€

Kiekis

Waveshare GSM/GPRS/GPS SIM808 Shield yra Arduino UNO priedėlis, skirtas GSM, GPRS, GNSS, BlueTooth ir GPS ryšių komunikacijai. Juo galima skambinti ir priimti skambučius, rašyti ir gauti SMS žinutes, naudotis GPRS mobiliojo interneto ryšiu, Bluetooth, naudoti globalaus pozicionavimo sistemas (GPS), ir kitaip Arduino UNO pritaikyti įprasto telefono galimybes. Ant modulio esančios 5 LED lemputės leidžia vizualiai tikrinti jo būklę. Gamintojas pateikia naudojimo vadovą su pritaikymo pavyzdžiais ir paaiškinimais.

Techniniai duomenys:
  • Arduino jungtis suderinama su UNO, Leonardo, NUCLEO, XNUCLEO
  • USB į UART keitiklis CP2102 skirtas UART derinimui
  • 5 x LED (šviesos diodai) skirti modulio darbinei būsenai parodyti
  • Įtampos lygio keitiklis, palaikantis tiek 3.3V, tiek 5V sistemas
  • SIM kortelės lizdas 1.8V/3V SIM kortelei
  • Automatinis spartos aptikimas (1200 bps ~ 115200 bps)
  • Bluetooth 3.0 palaiko duomenų perdavimą per Bluetooth
  • RTC su maitinimo sąsaja
  • Programinė įranga atnaujinama per USB
  • Valdymas naudojant AT komandas (3GPP TS 27.007, 27.005 ir patobulintos SIMCOM AT komandos)
  • Palaiko SIM programų priemonių rinkinį: GSM 11.14 Release 99
  • Darbinė įtampa: 6-12V
  • Darbinė temperatūra: nuo -40°C iki +85°C
  • Laikymo temperatūra: nuo -45°C iki +90°C
  • Svoris: 0.256 kg
GSM/GPRS
Juosta :
  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • Keturių juostų automatinė paieška
  • Atitinka GSM 2/2+ fazę
Skleidžiama galia
  • Class 4 (2W @ GSM 850/EGSM 900 MHz)
  • Class 1 (1W @ DCS 1800/PCS 1900 MHz)
GPRS ryšys
  • GPRS multi-slot class 12 (numatytoji)
  • GPRS multi-slot class 1~12 (konfiguruojama)
GPRS duomenų funkcija
  • Siuntimo greitis: ne daugiau kaip 85,6 kbps
  • įkėlimo greitis: ne daugiau kaip 85,6 kbps
  • Kodavimo schemos: CS-1 \ CS-2 \ CS-3 \ CS-4
  • Palaiko PAP (slaptažodžio atpažinimo protokolą), skirtą PPP ryšiui
  • Įterptas TCP / IP protokolas
  • Palaiko PBCCH
  • Palaiko CSD perdavimo greitį: 2,4 / 4,8 / 9,6 / 14,4 kbps
  • Palaiko USSD
SMS
  • Palaiko: MT / MO / CB / Teksto / PDU režimą
  • SMS saugojimas: SIM kortelė
Audio
  • Balso kodavimo / dekodavimo režimas: Half Rate \ Full Rate \ Enhanced Full Rate \ Adaptive muti rate
  • Palaiko aido panaikinimą
  • Palaiko triukšmo mažinimą
GPS
Imtuvo tipas
  • 22 stebėjimo kanalai
  • 66 įsigijimo kanalai
Jautrumas
  • Sekimas: -165 dBm
  • Šaltasis paleidimas: -148 dBm
Time-To-First-Fix
  • Šaltasis paleidimas: 30s (tip.)
  • Karštasis paleidimas: < 1s
Tikslumas
  • Horizontali padėtis: <2,5 m CEP
Rinkinyje:
  • 1 x GSM / GPRS / GPS priedėlis (B)
  • 1 x GSM antena
  • 1 x GPS išorinė antena (B)
  • 1 x Bluetooth antena
  • 1 x Standartinis JAV maitinimo adapteris
  • 1 x kabelis su USB A tipo ir mikro kištukais
Kas yra ant plokštės:
  • SIM808 modulis
  • Maitinimo lustas MIC29302
  • CP2102: USB į UART keitiklis
  • SMF05C: TVS diodas
  • 1N5408: rektifikatorius (angl. rectifier)
  • Funkciniai SIM808 kaiščiai
  • Arduino išplėtimo jungtis
  • USB į UART sąsaja
  • DC maitinimo lizdas
  • GPS antenos jungtis
  • Bluetooth antenos jungtis
  • Programinės įrangos atnaujinimo sąsaja
  • GSM antenos jungtis
  • SIM kortelės lizdas
  • 3.5 mm ausinių / mikrofono lizdas
  • GPS būsenos indikatorius
  • CP2102 UART Tx / Rx indikatorius
  • NET indikatorius:
  • greitai mirksi, kai modulis įsijungia
  • sėkmingai pavykus GSM registrui, mirksi
  • Maitinimo indikatorius
  • Maitinimo jungiklis
  • SIM808 valdymo mygtukas: paspauskite mygtuką ir palaikykite nuspaudę 1 sek., kad paleistumėte / išjungtumėte SIM808
  • Perkrovimo mygtukas
  • UART parinkimo jungiklis, pasirinkite valdantį SIM808:
  • CP2102
  • Arduino sąsajos UART kaiščiai
  • SIM808 UART konfigūracija:
  • SIM_TX: SIM808 UART TX
  • SIM_RX: SIM808 UART RX
  • IOREF galios pasirinkimas: sukonfigūruokite UART įtampos lygį
